Neoα-EX 新世纪战略车削中心
Neoα-EX系列新世纪战略车削中心
1米——3米工作台的标准化产品

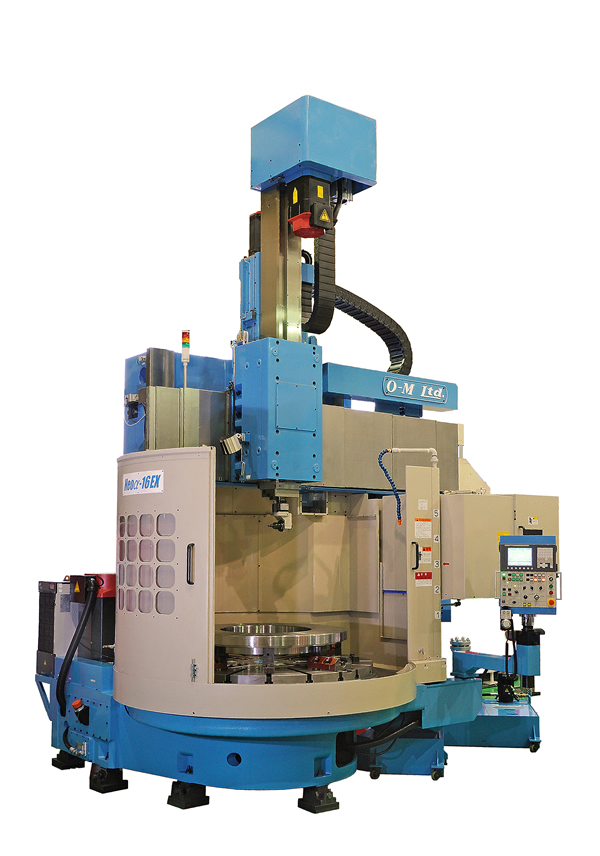

Neoα-EX三轴立式车削中心
OM立车产品中标准系列产品，属于OM产品中面对主流立车加工客户的21世纪战略机型。 面对加工集约化的主流机型。
高刚性高精度低能耗标准化
标准配置：
- 手动四爪卡盘工作台
- 24把刀具ATC
- 防护罩
- 标准刀座 1把
- 维护保养工具
- 基础地脚
- 自动强制润滑系统
- CNC系统 （FANUC 0iT）
- 排屑器
- 冷却液系统
- 工作照明
- 三色信号灯
- X轴伸缩防护罩
- 电气备件
- 横梁定位装置
- 工作台润滑油冷却系统
- 自动断电保护
选配项：
- 对刀测量系统
- 操作面板增高
- 油压3爪卡盘工作台
- 油压卡盘高低压切换
- 油压6爪卡盘工作台
- 工作台电机功率增大
- ATC刀库工具数增加
- X轴光栅尺
- Z轴光栅尺
- 插床加工功能
- 在线监测系统
- CAPTO刀座对应
| 项目 | 单位 | Neoα-10EX | Neoα-16EX | Neoα-20EX | Neoα-28EX |
|---|---|---|---|---|---|
| 工作台直径 | mm | φ1100 |
φ1600 |
φ2000 |
φ2800 |
| 最大车削直径 | mm | φ1250 | φ2000 | φ2500 | φ3000 |
| 最大回转直径 | mm | φ1400 | φ2000 | φ2500 | φ3000 |
| 最大车削高度 | mm | 600/740 | 1500 | 2000 | 2000 |
| 最大承载重量 | Kg | 4000 | 8000 | 15000 | 20000 |
| 最大扭矩 | N.m | 13000 | 20000 | 27000 | 40000 |
| 最大切削力 | N | 25000 | 25000 | 25000 | 25000 |
| 滑枕行程 | mm | 800 | 1250 | 1250 | 1250 |
| 最大钻孔能力 | mm | 80 | 80 | 80 | 80 |
|
动力主轴转速 |
rpm |
25~2500 |
25~2500 |
25~2500 |
25~2500 |
| 工作台回转速度 | rpm | 1~420 | 1~300 | 1~200 | 1~130 |
| 横梁上下移动量 | mm | 固定 | 800 | 1200 | 1200 |
