Neo-DX 标准化通用化大型机型
Neo(α)-DX/SX系列 标准化龙门结构
3米——6米工作台的标准化产品
标准化、通用化、高性价比大型机

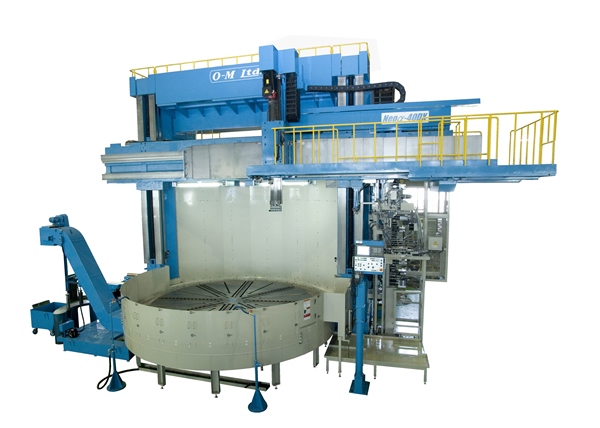

Neo-DX/SX两轴立式车床 / Neoα-DX/SX三轴立式车削中心
根据市场对于大型机的最新需求，最新开发的大型标准化立式车床/立式车削中心产品。
标准配置：
- 手动四爪卡盘工作台
- 12把刀具ATC
- 防护罩
- 标准刀座 1把（NH1-140-32）
- 维护保养工具
- 基础地脚
- 自动强制润滑系统
- CNC系统 （FANUC 0iT）
- 排屑器
- 冷却液系统
- 工作照明
- 三色信号灯
- X轴伸缩防护罩
- 电气备件
- 横梁定位装置
- 工作台润滑油冷却系统
- 自动断电保护
选配项：
- 对刀仪
- 操作面板增高
- 油压3爪卡盘工作台
- 油压卡盘高低压切换
- 油压6爪卡盘工作台 （连动3+3）
- 最大旋径增大
- 工作台电机功率增大
- ATC刀库工具数增加
- 交换工作台APC
- X轴光栅尺
- Z轴光栅尺
- 插床加工功能
| 项目 | 单位 | Neo-30DX | Neo-40DX | Neo-50DX | Neo-60DX | Neo-35SX |
|---|---|---|---|---|---|---|
| 工作台直径 | mm |
φ3,000 |
φ4,000 |
φ5,000 |
φ6,000 |
φ3,500 |
| 最大车削直径 | mm |
φ4,000 |
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 最大回转直径 | mm |
φ4,000 |
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 最大车削高度 | mm |
2,500 |
3,000 | 3,000 | 3,000 | 3,000 |
| 最大承载重量 | Kg |
20,000 |
30,000 | 40,000 | 50,000 | 30,000 |
| 最大扭矩 | N.m |
41,000 |
100,000 | 130,000 | 148,000 | 100,000 |
| 最大切削力 | N |
30,000 |
30,000 | 30,000 | 30,000 | 30,000 |
| 滑枕行程 | mm |
1,250 |
1,500 | 1,500 | 1,500 | 1,500 |
| ATC刀库容量 | 把 |
12 |
12 | 12 | 12 | 12 |
| 工作台回转速度 | rpm |
1～160 |
1~80 | 1~60 | 1~50 | 1~80 |
| 横梁上下移动量 | mm |
1,600 |
2,200 | 2,200 | 2,200 | 2,000 |
